Fortran で CUDA その3

■Pinned Memory

Fortran で Pinned Memory というものを使うと転送が早くなるというので、それを用いることを考えます。第1巻: CUDAプログラミング入門 (日本語版) http://www.nvidia.co.jp/docs/IO/59373/VolumeI.pdf の 88 ページに記述があります。

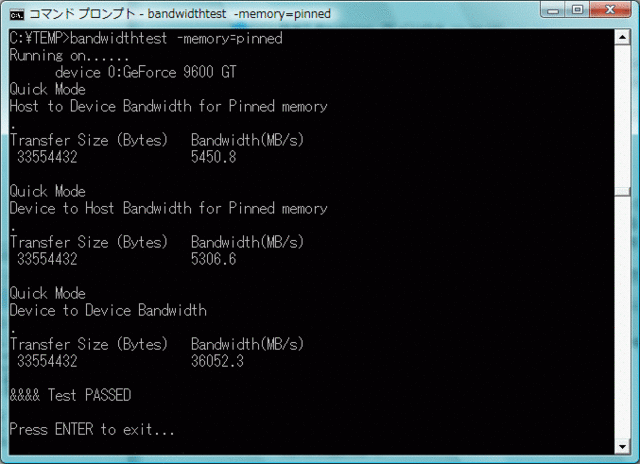

まずは NVIDIA 提供のアプリで適正な値を調べておきます。bandwidthtest.exe でオプション -memory=pinned をつけることで調べることが可能です。

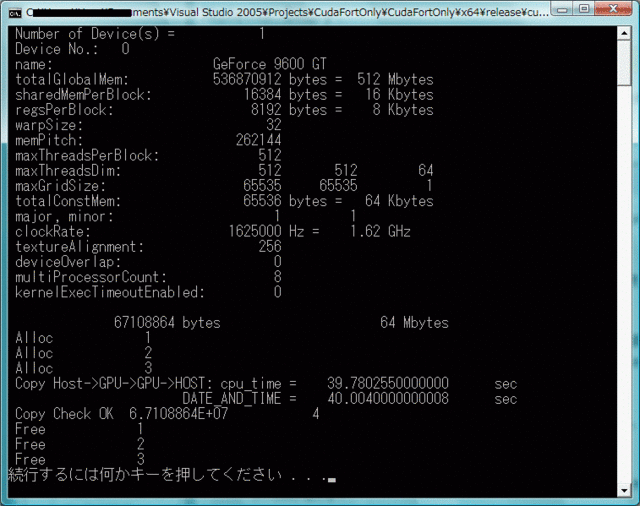

■実行結果

CPU 側から GPU 側へメモリー内容を転送し、GPU 内部でコピーを行い、そのコピーしたものを GPU 側から CPU 側に転送して戻してやるということを、3セット*500回行います。これは NVIDIA の入門文書に出てくる典型的な例です。

ここで cudaMalloc で GPU 上に確保できる配列の最大値は 2**24 =64Mbyte でした。またこの大きさの配列は合計5個までしか確保できませんでした。 64Mbyte*5=320Mbyte この数値が何を意味するのか分かりません。
CPU 側での配列の確保は ALLOCATE ではなく、cudaMallocHost で行います。またポインターの結びつけは、NVIDIA の文書にしたがって Fortran2003 の ISO_C_BINDING の機能で行います。Cray 型のポインターより少し厄介です。
転送=コピー=転送のサイクルで 64Mbyte * 3 * 500 = 96Gbyte(片道) のデータを約 40 秒で処理しています。これは約4.8Gbyte/s に相当します。個別の転送過程のみを調べると、CPU−GPU 間の転送は 5.5 Gbyte/sec 前後で行われていることがわかりました。これは、bandwidthtest の結果にほぼ一致します。また CPU→GPU 型の転送の方が GPU→CPU 型よりやや早いなどという傾向も一致します。
その一方 GPU-GPU 間の転送は、CPU側のクロックでは計れなかったので、全過程から CPU→GPUGPU→CPU にかかった時間を差し引くことで見積もりました。その結果は 18Gbyte/sec 程度で bandwidthtest の結果の丁度半分になりました。理由はいまのところ分かりませんが、送・受信でファクター2が出るのかもしれません。

Fortran ソース

必要なライブラリは cudart.lib のみです。すべて Fortran 側から CUDA API を呼び出すので、cu ファイルは必要ありません。

MODULE m_cuda
USE, INTRINSIC :: ISO_C_BINDING
IMPLICIT NONE
!
ENUM, BIND(C) !cudaMemcpyKind
 ENUMERATOR :: cudaMemcpyHostToHost = 0
 ENUMERATOR :: cudaMemcpyHostToDevice
 ENUMERATOR :: cudaMemcpyDeviceToHost
 ENUMERATOR :: cudaMemcpyDeviceToDevice
END ENUM
!
ENUM, BIND(C) ! cudaError_enum {
 ENUMERATOR :: CUDA_SUCCESS                    = 0
 ENUMERATOR :: CUDA_ERROR_INVALID_VALUE        = 1
 ENUMERATOR :: CUDA_ERROR_OUT_OF_MEMORY        = 2
 ENUMERATOR :: CUDA_ERROR_NOT_INITIALIZED      = 3
 ENUMERATOR :: CUDA_ERROR_DEINITIALIZED        = 4

 ENUMERATOR :: CUDA_ERROR_NO_DEVICE            = 100
 ENUMERATOR :: CUDA_ERROR_INVALID_DEVICE       = 101

 ENUMERATOR :: CUDA_ERROR_INVALID_IMAGE        = 200
 ENUMERATOR :: CUDA_ERROR_INVALID_CONTEXT      = 201
 ENUMERATOR :: CUDA_ERROR_CONTEXT_ALREADY_CURRENT = 202
 ENUMERATOR :: CUDA_ERROR_MAP_FAILED           = 205
 ENUMERATOR :: CUDA_ERROR_UNMAP_FAILED         = 206
 ENUMERATOR :: CUDA_ERROR_ARRAY_IS_MAPPED      = 207
 ENUMERATOR :: CUDA_ERROR_ALREADY_MAPPED       = 208
 ENUMERATOR :: CUDA_ERROR_NO_BINARY_FOR_GPU    = 209
 ENUMERATOR :: CUDA_ERROR_ALREADY_ACQUIRED     = 210
 ENUMERATOR :: CUDA_ERROR_NOT_MAPPED           = 211

 ENUMERATOR :: CUDA_ERROR_INVALID_SOURCE       = 300
 ENUMERATOR :: CUDA_ERROR_FILE_NOT_FOUND       = 301

 ENUMERATOR :: CUDA_ERROR_INVALID_HANDLE       = 400

 ENUMERATOR :: CUDA_ERROR_NOT_FOUND            = 500

 ENUMERATOR :: CUDA_ERROR_NOT_READY            = 600

 ENUMERATOR :: CUDA_ERROR_LAUNCH_FAILED                 = 700
 ENUMERATOR :: CUDA_ERROR_LAUNCH_OUT_OF_RESOURCES       = 701
 ENUMERATOR :: CUDA_ERROR_LAUNCH_TIMEOUT                = 702
 ENUMERATOR :: CUDA_ERROR_LAUNCH_INCOMPATIBLE_TEXTURING = 703

 ENUMERATOR :: CUDA_ERROR_UNKNOWN              = 999
END ENUM
!
TYPE, BIND(C) :: t_cudaDeviceProp
 CHARACTER (256) :: name
 INTEGER(C_SIZE_T) :: totalGlobalMem     ! t_size = C_SIZE_T = 8bytes
 INTEGER(C_SIZE_T) :: sharedMemPerBlock
 INTEGER(C_INT) :: regsPerBlock
 INTEGER(C_INT) :: warpSize
 INTEGER(C_SIZE_T) :: memPitch
 INTEGER(C_INT) :: maxThreadsPerBlock
 INTEGER(C_INT) :: maxThreadsDim(3)
 INTEGER(C_INT) :: maxGridSize(3)
 INTEGER(C_INT) :: clockRate
 INTEGER(C_SIZE_T) :: totalConstMem
 INTEGER(C_INT) :: major
 INTEGER(C_INT) :: minor
 INTEGER(C_SIZE_T) :: textureAlignment
 INTEGER(C_INT) :: deviceOverlap
 INTEGER(C_INT) :: multiProcessorCount
 INTEGER(C_INT) :: kernelExecTimeoutEnabled
 INTEGER(C_INT) :: cudaReserved(39)
END TYPE
!
INTERFACE
 SUBROUTINE cudaGetDeviceCount(n) BIND(C, name='cudaGetDeviceCount')
  INTEGER, INTENT(OUT) :: n
 END SUBROUTINE cudaGetDeviceCount
!
 INTEGER FUNCTION cudaGetDeviceProperties(cudaDeviceProp, idev) BIND(C, name='cudaGetDeviceProperties')
  USE, INTRINSIC :: ISO_C_BINDING
  IMPORT
  TYPE (t_cudaDeviceProp), INTENT(OUT) :: cudaDeviceProp
  INTEGER, VALUE, INTENT(IN) :: idev
 END FUNCTION cudaGetDeviceProperties
!
 INTEGER FUNCTION cudaSetDevice(idev) BIND(C, name='cudaSetDevice')
  INTEGER, VALUE, INTENT(IN) :: idev
 END FUNCTION cudaSetDevice
!
 INTEGER FUNCTION cudaMalloc(ip, nn) BIND(C, name='cudaMalloc')
  USE, INTRINSIC :: ISO_C_BINDING
  TYPE (C_PTR), INTENT(OUT) :: ip
  INTEGER (C_SIZE_T), VALUE, INTENT(IN) :: nn
 END FUNCTION cudaMalloc
!
 INTEGER FUNCTION cudaFree(ip) BIND(C, name='cudaFree')
  USE, INTRINSIC :: ISO_C_BINDING
  TYPE (C_PTR), VALUE, INTENT(IN) :: ip
 END FUNCTION cudaFree
!
 INTEGER FUNCTION cudaMallocHost(ip, nn) BIND(C, name='cudaMallocHost')
  USE, INTRINSIC :: ISO_C_BINDING
  TYPE (C_PTR), INTENT(OUT) :: ip
  INTEGER (C_SIZE_T), VALUE, INTENT(IN) :: nn
 END FUNCTION cudaMallocHost
!
 INTEGER FUNCTION cudaFreeHost(ip) BIND(C, name='cudaFreeHost')
  USE, INTRINSIC :: ISO_C_BINDING
  TYPE (C_PTR), VALUE, INTENT(IN) :: ip
 END FUNCTION cudaFreeHost
!
 INTEGER FUNCTION cudaMemcpy(p_out, p_in, nsize, itype) BIND(C, name='cudaMemcpy')
  USE, INTRINSIC :: ISO_C_BINDING
  TYPE (C_PTR), VALUE, INTENT(IN) :: p_out
  TYPE (C_PTR), VALUE, INTENT(IN) :: p_in
  INTEGER (C_SIZE_T), VALUE, INTENT(IN) :: nsize
  INTEGER (C_INT), VALUE, INTENT(IN) :: itype
 END FUNCTION cudaMemcpy
END INTERFACE
CONTAINS
!---------------------------------------------------------------------
SUBROUTINE printCudaLastError()
USE, INTRINSIC :: ISO_C_BINDING
IMPLICIT NONE
!
INTERFACE
 INTEGER FUNCTION cudaGetLastError() BIND(C, name='cudaGetLastError')
 END FUNCTION cudaGetLastError
!
 FUNCTION cudaGetErrorString(n) RESULT(res) BIND(C, name='cudaGetErrorString')
  USE, INTRINSIC :: ISO_C_BINDING
  INTEGER, VALUE, INTENT(IN) :: n
  TYPE (C_PTR) :: res
 END FUNCTION cudaGetErrorString
END INTERFACE
!
CHARACTER (512), POINTER :: buff
TYPE (C_PTR) :: ibuff
INTEGER :: nerr, nlen
nerr = cudaGetLastError()
ibuff = cudaGetErrorString( nerr )
CALL C_F_POINTER(ibuff, buff)
nlen = INDEX(buff, ACHAR(0)) - 1
PRINT '(a)', buff(1:nlen)
RETURN
END SUBROUTINE printCudaLastError
!---------------------------------------------------------------------
SUBROUTINE CheckCudaRet(iret, text)
USE, INTRINSIC :: ISO_C_BINDING
IMPLICIT NONE
INTEGER, INTENT(IN) :: iret
CHARACTER (*), INTENT(IN), OPTIONAL :: text
IF (iret /= CUDA_SUCCESS) THEN
 IF (PRESENT(text)) PRINT '(a)', text
 CALL printCudaLastError()
 STOP
END IF
RETURN
END SUBROUTINE CheckCudaRet
!---------------------------------------------------------------------
SUBROUTINE gpu_info()
USE, INTRINSIC :: ISO_C_BINDING
IMPLICIT NONE
TYPE (t_cudaDeviceProp) :: prop
INTEGER :: idev, ndev, iret
!
CALL cudaGetDeviceCount(ndev)
PRINT *, 'Number of Device(s) =', ndev
DO idev = 0, ndev - 1
 iret = cudaGetDeviceProperties(prop, idev)
 CALL CheckCudaRet(iret, 'cudaGetDeviceProperties')
 PRINT '(1x, a, i4)', 'Device No.:', idev
 PRINT '(1x, a, a  )', 'name:                     ', prop%name( 1:INDEX(prop%name, ACHAR(0)) - 1 )
 PRINT '(1x, a25, i10, a, i5, a)', 'totalGlobalMem:          ', prop%totalGlobalMem, ' bytes =', &
                                     prop%totalGlobalMem / 2**20, ' Mbytes'
 PRINT '(1x, a25, i10, a, i5, a)', 'sharedMemPerBlock:       ', prop%sharedMemPerBlock, ' bytes =', &
                                     prop%sharedMemPerBlock / 2**10, ' Kbytes'
 PRINT '(1x, a25, i10, a, i5, a)', 'regsPerBlock:            ', prop%regsPerBlock, ' bytes =', &
                                     prop%regsPerBlock / 2**10, ' Kbytes'
 PRINT '(1x, a25, i10)', 'warpSize:                ', prop%warpSize
 PRINT '(1x, a25, i10)', 'memPitch:                ', prop%memPitch
 PRINT '(1x, a25, i10)', 'maxThreadsPerBlock:      ', prop%maxThreadsPerBlock
 PRINT '(1x, a25, 3i10)', 'maxThreadsDim:           ', prop%maxThreadsDim
 PRINT '(1x, a25, 3i10)', 'maxGridSize:             ', prop%maxGridSize
 PRINT '(1x, a25, i10, a, i5, a)', 'totalConstMem:           ', prop%totalConstMem, ' bytes =', &
                                     prop%totalConstMem / 2**10, ' Kbytes'
 PRINT '(1x, a25, 2i10)', 'major, minor:            ', prop%major, prop%minor
 PRINT '(1x, a25, i10, a, f8.2, a)', 'clockRate:               ', prop%clockRate, ' Hz =', &
                                     prop%clockRate / 1.0e6, ' GHz'
 PRINT '(1x, a25, i10)', 'textureAlignment:        ', prop%textureAlignment
 PRINT '(1x, a25, i10)', 'deviceOverlap:           ', prop%deviceOverlap
 PRINT '(1x, a25, i10)', 'multiProcessorCount:     ', prop%multiProcessorCount
 PRINT '(1x, a25, i10)', 'kernelExecTimeoutEnabled:', prop%kernelExecTimeoutEnabled
 PRINT *
END DO
END SUBROUTINE gpu_info
!---------------------------------------------------------------------
END MODULE m_cuda
!=========================================================================
PROGRAM CudaTest
USE, INTRINSIC :: ISO_C_BINDING
USE :: m_cuda
IMPLICIT NONE
!
!define length of the array
INTEGER, PARAMETER :: N = 2**24
REAL (8) :: t0, t1, tt0, tt1
CHARACTER(10) :: time0, time1
INTEGER :: i, iret, ic0, ic1, icrate
TYPE (C_PTR) :: h_c, h_b, d_p, d_q, d_r(10)
REAL (C_FLOAT), POINTER:: c(:), b(:)
INTEGER (C_SIZE_T) :: nn
!
CALL gpu_info()
iret = cudaSetDevice( 0 )
CALL CheckCudaRet(iret, 'cudaSetDevice')
!
nn = sizeof(C_FLOAT) * n
PRINT *, nn, 'bytes ', nn / 2**20, 'Mbytes'

iret = cudaMallocHost(h_c, nn)
CALL CheckCudaRet(iret, 'cudaMallocHost1')
CALL C_F_POINTER( h_c, c, [n] )
iret = cudaMallocHost(h_b, nn)
CALL CheckCudaRet(iret, 'cudaMallocHost2')
CALL C_F_POINTER( h_b, b, [n] )
!
c = 1.0
!
iret = cudaMalloc(d_p, nn)
CALL CheckCudaRet(iret, 'cudaMalloc1')
iret = cudaMalloc(d_q, nn)
CALL CheckCudaRet(iret, 'cudaMalloc2')

DO i = 1, 3
 iret = cudaMalloc(d_r(i), nn)
 PRINT *, 'Alloc ', i
 CALL CheckCudaRet(iret, 'cudaMalloc3')
END DO
!
CALL CPU_TIME(t0)
CALL SYSTEM_CLOCK(ic0)
CALL date_and_time(time = time0)
DO i = 1, 500
 iret = cudaMemcpy( d_p, h_c, nn, cudaMemcpyHostToDevice )
 CALL CheckCudaRet(iret, 'cudaMemcpy1')
 iret = cudaMemcpy( d_q, d_p, nn, cudaMemcpyDeviceToDevice )
 CALL CheckCudaRet(iret, 'cudaMemcpy2')
 iret = cudaMemcpy( h_b, d_q, nn, cudaMemcpyDeviceToHost )
 CALL CheckCudaRet(iret, 'cudaMemcpy3')
!
 iret = cudaMemcpy( d_r(1), h_c, nn, cudaMemcpyHostToDevice )
 CALL CheckCudaRet(iret, 'cudaMemcpy1')
 iret = cudaMemcpy( d_r(2), d_r(1), nn, cudaMemcpyDeviceToDevice )
 CALL CheckCudaRet(iret, 'cudaMemcpy2')
 iret = cudaMemcpy( h_b, d_r(2), nn, cudaMemcpyDeviceToHost )
 CALL CheckCudaRet(iret, 'cudaMemcpy3')
!
 iret = cudaMemcpy( d_r(3), h_c, nn, cudaMemcpyHostToDevice )
 CALL CheckCudaRet(iret, 'cudaMemcpy1')
 iret = cudaMemcpy( d_r(1), d_r(3), nn, cudaMemcpyDeviceToDevice )
 CALL CheckCudaRet(iret, 'cudaMemcpy2')
 iret = cudaMemcpy( h_b, d_r(1), nn, cudaMemcpyDeviceToHost )
 CALL CheckCudaRet(iret, 'cudaMemcpy3')
END DO
CALL date_and_time(time = time1)
CALL CPU_TIME(t1)
CALL SYSTEM_CLOCK(ic1, icrate)
!
READ(time0, '(F10.3)') tt0
READ(time1, '(F10.3)') tt1
PRINT *, 'Copy Host->GPU->GPU->HOST: cpu_time = ', t1 - t0, 'sec'
PRINT *, '                      DATE_AND_TIME = ', tt1 - tt0, 'sec' !, time0, time1
!
IF ( ANY(c /= b) ) THEN
 PRINT *, 'error: mismatch!'
ELSE
 PRINT *, 'Copy Check OK', SUM(b) * sizeof(C_FLOAT), KIND(1.0_C_FLOAT)
END IF
!
iret = cudaFree(d_p)
CALL CheckCudaRet(iret, 'cudaFree')
iret = cudaFree(d_q)
CALL CheckCudaRet(iret, 'cudaFree')
DO i = 1, 3
 iret = cudaFree(d_r(i))
 PRINT *, 'Free ', i
 CALL CheckCudaRet(iret, 'cudaFree')
END DO
!
iret = cudaFreeHost(h_c)
CALL CheckCudaRet(iret, 'cudaFreeHost')
iret = cudaFreeHost(h_b)
CALL CheckCudaRet(iret, 'cudaFreeHost')
!
STOP
END PROGRAM CudaTest
